Бустерные насосы

ROBUSCHI RBS/AV - двухроторные вакуумные насосы для среднего вакуума, используемые в комбинации с форвакуумными насосами. Также их могут называть: насосы типа Рут, насосы рутса, насосы типа рутс, вакуумный насос рутс. В комбинации с одноступенчатыми ротационно-пластинчатыми насосами используются как форвакуумные для высокопроизводительных турбомолекулярных насосов в тяжелых промышленных применениях.

Общие характеристики серии

• Предельное остаточное давление от 0,01 до 20 мбар (абс.)
• Быстрота действия от 300 до 8800 м.куб./час
• Используются для откачки воздуха, газов и паров
• Роторы насоса не касаются друг друга и стенок рабочей полости - нет трения, нет износа
• Безопасная работа и очень редкое техническое обслуживание

Особенности и преимущества

• Вакуумные насосы ROBUSCHI RBS/AV имеют бесконтактную систему уплотнений, зазор между роторами составляет сотые доли миллиметра. Высокая точность изготовления на прецизионном автоматическом оборудовании обеспечивает высокую надежность и исключает вероятность заклинивания роторов.
• Роторы синхронизированы высокоточными шестернями с эвольвентным зубчатым зацеплением, обеспечивающим высокую допустимую скорость вращения.
• Изоляция полости сжатияОтделение полости сжатия от подшипниковой полости выполнено с помощью высокоэффективных лабиринтных уплотнений. Высокая точность зазоров обеспечивается специальной технологией ROBUSCHI предполагающей несколько стадий шлифовки в процессе изготовления роторов.
• Уплотнение приводного вала насосаДля надежной герметизации приводного вала насоса и разделения подшипниковой полости и внешней среды использованы двойные уплотнения из FKM эластомера. Для смазки этого узла используется специальное смазывающее устройство, опционально может быть также применено дополнительное водяное охлаждение.
• МатериалыРоторы насосов этой серии изготавливаются из углеродистой стали или магниевого чугуна в зависимости от типоразмера, корпус из литейного чугуна. Эти материалы обеспечивают отличные характеристики при использовании в стандартных применениях для откачки воздуха и паров.
• Одно из основных применений двухроторных вакуумных насосов ROBUSCHI RBS/AV в мире установки вакуумной цементации, нитроцементации и азотирования стали.Крупнейшие производители металлургического оборудования используют в своих машинах современные и надежные насосы RBS/AV.
• Вакуумные двухроторные (роторно-щелевые) насосы RBS/AV доступны во взрывозащищенном исполнении ATEX. Для откачки коррозионно активных газов или паров, части, находящиеся в контакте с перекачиваемой средой могут быть покрыты никелевым сплавом.



Принцип действия

Вакуумный насос RBS/AV должен использоваться совместно с форвакуумной системой откачки и он не может использоваться в применениях, в которых давление выше 50 мбар (абс.) т.к. при таких давлениях наблюдается высокое потребление энергии и нагрев корпуса и роторов. Вакуумный насос RBS/AV может быть включен только после того как форвакуумная система откачки обеспечит давление в откачиваемом объеме не более 50 мбар (абс.)

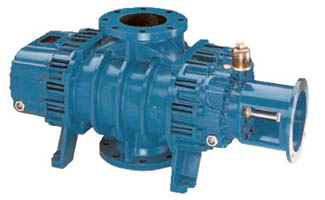

Вакуумные насосы типа Рутс ROBUSCHI RBS/AV выпускаются в двух вариантах по расположению всасывающего и нагнетательного фланца: исполнение V - фланцы сверху и снизу вакуумного насоса (на рисунке), газ проходит через насос в вертикальном направлении, исполнение Н - фланцы по бокам вакуумного насоса - газ проходит в горизонтальном направлении.

Системы ROBUSCHI на основе вакуумных насосов типа Рутс RBS/AV и водокольцевых насосов RVS

Сочетание водокольцевого насоса RVS и насоса типа Рутс серии RBS/AV позволяет обеспечить высокую быстроту действия (до 8800 м.куб./час) низкое предельное остаточное давление (до 0.01 мбар) и уникальную возможность откачки как газов так и паров в том числе коррозионно и химически активных.

Основные области применения:

• Форвакуумная откачка диффузионных и других высоковакуумных насосов
• Откачка конденсаторов паровых турбин
• Обезгаживание расплавов в металлургии
• Вакуумные печи
• Откачка вакуумных камер для сварки
• Литейное производство
• Вакуумирование вибропрессов
• Различные применения в химической промышленности
• Сушка под вакуумом
• Промышленная вакуумная фильтрация, дистилляция и экстракция
• Установки центрального вакуума в упаковочной промышленности
• Стекольная промышленность
• Ядерные исследования

Также компания MSH Techno проектирует и производит откачные вакуумные системы на основе насосов типа Рутс на основании технического задания заказчика. В качестве форвакуумного насоса может быть использован одно- или двухступенчатый ротационно-пластинчатый насос, водокольцевой насос.

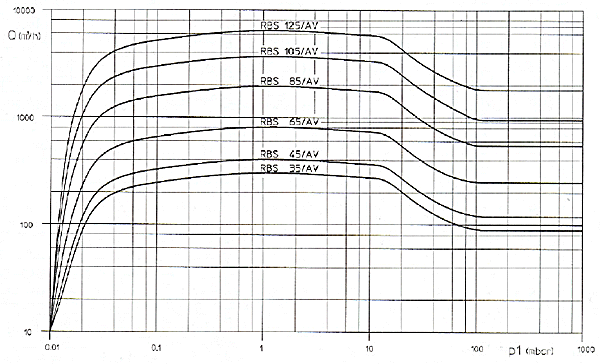

Откачные характеристики

Технические характеристики
