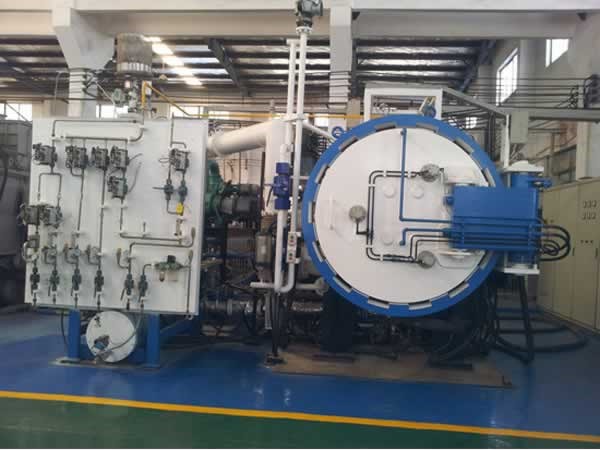

Печь для спекания под давлением газа
Назначение
Печь для спекания под давлением газа используется для вакуумного спекания и спекания Sic, Si3N4 и керамических изделий под давлением.
Технические особенности
- Данная горизонтальная печь для спекания оснащена зоной нагрева и нагревательным элементом особой конструкции для обеспечения хорошей однородности температуры.
- Представляет собой полностью герметичную муфельную печь для полного удаления связующего и предотвращения загрязнения внутренних компонентов.
- Печь имеет функции медленного спекания в вакууме, спекания под положительным давлением, спекания в среднем вакууме, спекания под давлением, удаления связующего под отрицательным давлением и удаления связующего под положительным давлением.
- Используются передовые теплоизоляционные материалы для обеспечения изоляции.
- Печь для спекания оснащена сенсорным экраном и ПЛК.
- Безопасность оборудования обеспечивается благодаря функциям сигнализации при избыточном давлении и перегреве печи, механической автоматической защиты от превышения давления и блокировки.
Комплектация горизонтальной печи для спекания
- Двери печи: автоматический кольцевой затвор.
- Зона нагрева печи: полностью жесткий композитный углеродный войлок / жесткий композитный углеродный войлок + композиционный материал из углеродного волокна.
- Нагревательный элемент: изостатический прессованный графит / прессованный высокоочищенный, высокопрочный и высокоплотный графит / композиционный материал из углеродного волокна.
- Регулирование технологического газа: клапан высокого давления; клапан с ручным управлением /автоматический клапан .
- ПЛК: OMRON / Siemens.
- Регулятор температуры: SHIMADEN / EUROTHERM.
- Термопара: тип C (вольфрам / молибден / керамика).
- Регистратор: безбумажный/ бумажный
- Электрические элементы: CHINT / Schneider / Siemens.
Характеристики и типоразмер печи
Размер рабочей зоны (Ш ×В × Д) (мм)
|
ø320 × 320 × 1200
|
ø500 × 500 × 1300
|
ø500 × 500 × 1800
|
Макс. температура (°C)
|
1800
|
1800
|
1800
|
Однородность температуры в вакууме (°C)
|
±5
|
±5
|
±5
|
Однородность температуры под давлением (°C)
|
±7.5
|
±10
|
±10
|
Предельный вакуум (Па)
|
2
|
2
|
2
|
Скорость увеличения давления (Па/ч)
|
0.67
|
0.67
|
0.67
|
Рабочее давление (бар)
|
20/60/100
|
20/60/100
|
20/60/100
|
Технологический газ
|
Ar/N2
|
Ar/N2
|
Ar/N2
|
