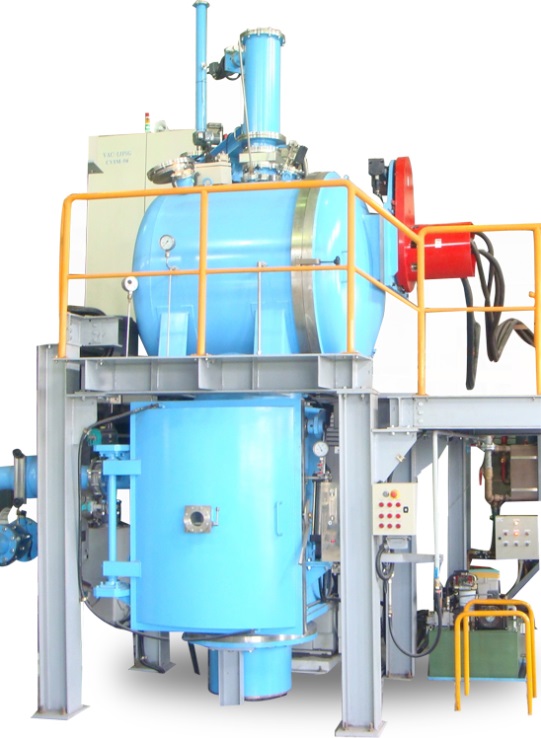

Печи для гарнисажной плавки

Печи применяются когда требуются особо чистые условия плавки активных металлов, например, титана, используются вакуумные гарнисажные установки. В печах используется метод плавления расходуемого электрода посредством электрической дуги в металлический (в основном медный) тигель, на котором формируется гарнисаж за счет интенсивного охлаждения. Гарнисаж — твердый защитный слой, образующийся при плавке на внутренней поверхности рабочей камеры (тигля)за счет которого предотвращается взаимодействие жидкого металла со стенками металлического тигля.

  1. Электрод
  2. Тигель
  3. Гарнисаж
  4. Расплав
  5. Система охлаждения тигля

Особенности конструкции:

  • Печи гарнисажной плавки имеют большие размеры рабочей камеры. В результате используется более мощная вакуумная система.
  • Размеры и емкость поворотного тигля также имеют увеличенные значения на величину объема гарнисажа.
  • Процесс гарнисажной плавки требует более мощных источников питания.

Диаметр электрода, мм

60

60-100

100-150

150-210

210-280

220-300

280-380

Емкость, кг по Ti

10

43028

20-50

80-100

100-200

130-260

200-500

Предельный вакуум, Па

6,7

6,7

6,7

6,7

6,7

6,7

6,7

Рабочий ток, А

3000

6000

10000

18000

20000

28000

30000

Скорость натекания, Па/час

0,67

0,67

0,67

0,67

0,67

0,67

0,67
