Оборудование для ламинирования, склейки и пропитки композитов

Компания GPMachinery – ведущий мировой производитель оборудования для ламинирования, сплавления и пропитки в области аэрокосмоса, автомобилестроения, промышленного текстиля, медицинской индустрии.

На данный момент – научно-производственное предприятие, предлагающее технологические решения и оборудование в области обработки композитных материалов, производства различных ламинатов и пропитки промышленного текстиля.

Установки применимы для следующих материалов:

• нетканые материалы
• тепловлагоизоляционную мембрану
• синтепон
• фольга
• резины
• пены, поролоны и пенополиуретаны
• многослойные материалы и многое другое

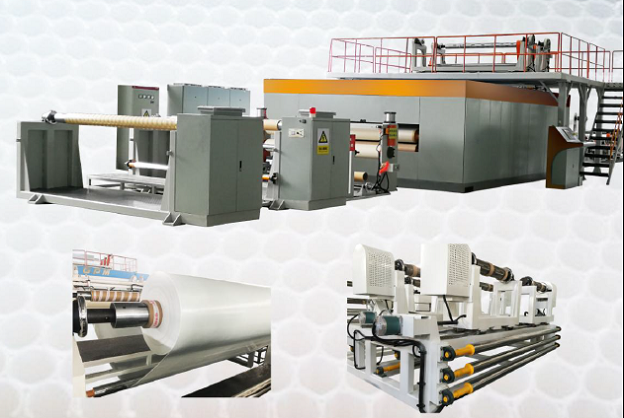

Пропиточная линия тоннельного типа для производства композиционных комбинированных материалов

Комбинированные материалы имеют уникальные свойства и применяются в различных отраслях производства.

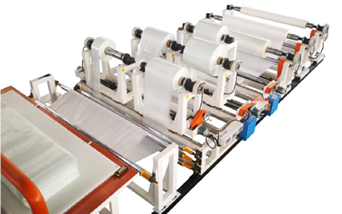

Данная машина позволяет склеивать между собой до 5 материалов с применением различных клеевых составов, как порошков, так и в виде плёнки.

Уникальность оборудования – модульная система собственной разработки. Вы можете быть уверены, что поставленное оборудование обеспечит максимальную эффективность.

Рабочий процесс:

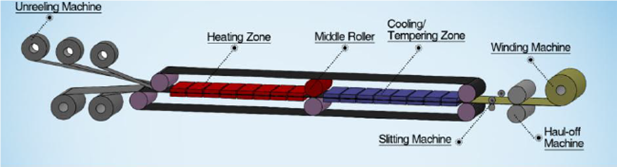

Процесс проходит методом горячего ременного прессования и охлаждения, через пресс тоннельного типа. Пропитка материала происходит за счет компрессии и плавления связующего.

Операция выполняется при производстве термоклеевых и многослойных материалов. Назначение операции - равномерное нанесение заданного количества термопластичного полимера на поверхность одного из склеиваемых материалов.

В качестве клеящего полимера используется мелкодисперсные порошки, пасты или пленки.

Вид и количество используемого полимера определяется требованиями, предъявляемыми конечному продукту, такими как: прочность склейки, влаго- и термостойкость, жесткость (эластичность). Задаваемое оператором дозирующего устройства при настройке процесса количество полимера, наносимого на 1 м, автоматически поддерживается при изменении скорости движения материала.

Ламинатор тоннельного типа, используется при термостабилизации материалов для нагревания и сушки тканей, при производстве термоклеевых материалов для нагревания полимера до температуры плавления с целью его фиксации на материале-основе, при производстве многослойных материалов для предварительного нагрева полимера перед поступлением склеиваемых материалов в ламинирующий каландр.

Нагрев осуществляется с помощью инфракрасных нагревателей. Температура поверхности материала измеряется и задается автоматически, а ее значение выводится на дисплей, находящегося на пульте управления нагревателем, и контролируется оператором.

Сущность операции заключается в том, что материал или материалы пропускаются через ламинатор, который нагрет до определенной температуры.

Операция выполняется:

• при термостабилизации тканей для их термической обработки, сушки и глажения;
• при производстве многослойных материалов для склеивания двух слоев между собой (ламинирования).

Подающиеся в ламинатор материалы должны иметь ширину, не превышающую 3 м.

Материал (материалы) пропускаются в ламинатор, прижимающие с помощью тоннельного прессования с определенной силой (давлением ламинирования).

В результате такого сдавливания при одновременном нагревании:

• при термостабилизации - материал высушивается и гладится;
• при производстве многослойных материалов - два слоя склеиваются между собой.

Заданная оператором ламинатора температура автоматически поддерживается контроллером, находящимся на пульте управления, и встроенным в ламинатор датчиком температуры. Диапазон изменения температуры - до 250° С.

Натяжение и поддержание заданного параметра оператором ламинатора давления ламинирования осуществляется пневмоприводом и контролируется по показаниям манометров на пульте управления. Диапазон изменения давления - от 0 до 10 bar.

МОДЕЛЬНЫЙ РЯД

МодельGP

Модель	GP 1700	GP 2300	GP 2700	GP 3000
Ширина рабочей зоны мм	1700	2300	2700	3000
Ширина материала мм	800-1550	1450-2150	1800-2550	2100-2850
Длина нагрева мм	1500-3000	1500-3000	2000-3000	2000-3000
Тип нагрева мм	Электрический	Электрический /масляный	Электрический /масляный	Электрический /масляный

• 1 м секции нагревания и охлаждения могут быть установлены в любом порядке для соответствия процесса техническим требованиям
• Системы высокого давления на стадиях нагрева и охлаждения для различных материалов
• Ширина стандартных установок от 600 мм до 3000 мм. Возможность поставки оборудования для большей ширины по запросу

Применение установок GPM в промышленности:

• Авиация и автомобилестроение: внутренняя отделка салона
• Транспорт: высокоскоростная железная дорога, контейнеры, интерьер и тд.
• Технологичные пластиковые трубы: RTPтрубы, трубы для нефти и тд.
• Судостроение и ремонт
• Строительная индустрия: изоляция (шумо и тепло), кровля
• Текстильная промышленность. Создание средств защиты

Установки GPMachinery имеют широкий диапазон промышленного применения. В том числе обработка стекловолокна, пены, нетканых материалов, текстиля, многих полимеров и сложных структур, используемых в различных отраслях промышленности и строительстве.

Данные материалы после пропитки обладают уникальными свойствами, таким как:

• высокий модуль упругости,
• уменьшения веса в конструкции, увеличение прочности
• повышение коррозионностойкости материала и тд.

Технологические возможности оборудования весьма широки, творческий потенциал наших специалистов неисчерпаем, мы открыты для сотрудничества.
