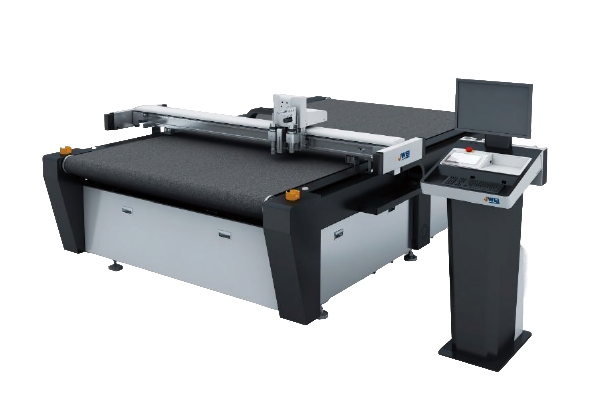

Автоматический режущий плоттер CB03II-2516-RM

Мощность и Жесткость Конструкции:

• Прочная стальная рама и система привода обеспечивают исключительную жесткость и стабильность, необходимые для точной резки жестких и абразивных композитных материалов (керамические, базальтовые, углеродные, стекловолоконные ткани, препреги, однонаправленные ленты, сэндвич-панели с тонкими обшивками и т.д.).
• Мощные сервоприводы гарантируют стабильное усилие реза даже на высоких скоростях и при работе с плотными материалами.

Высокая Точность и Скорость:

• Система прецизионного позиционирования (обычно на основе сервоуправления и высокоточных энкодеров) обеспечивает повторяемость реза в пределах ±0.1 мм, что критично для соблюдения строгих допусков в композитных технологиях.
• Оптимизированная кинематика и мощные приводы позволяют достигать высоких рабочих скоростeй без потери точности, значительно повышая производительность.

Специализированный Режущий Узел (RM — Rotary Multi-Tool):

• Ключевая особенность модели -RM – вращающийся режущий инструмент (ротационный нож).
• Ротационный нож (вибронож) идеально подходит для резки композитов: он чисто и точно режет армирующие ткани (включая углеродное и стекловолокно) и препреги, минимизируя расщепление волокон и осыпание кромки.
• Возможность регулировки глубины реза и угла наклона ножа позволяет адаптироваться к материалам разной толщины и структуры.

Технические параметры

Модель	CB03II-2516-RM автоматический режущий плоттер
Многофункциональная насадка для инструментов	Двойные отверстия для крепления инструмента, способ быстрой фиксациии инструмента, легкая замена режущего инструмента, «подключи и работай».
Инструменты	Электрический осциллирующий инструмент, нож для волочения, инструменты для плоттерной резки
Максимальная скорость резки	1500 мм/с (зависит от различных видов материалов)
Максимальная толщина резки	50 мм (зависит от различных видов материалов)
Точность повтора	±0.05 мм
Материал	EPE, EVAпенопласт, ПВХ пенопласт, KT, углеткань, стеклоткань, алюминиевые соты, арамидные ткани.
Режим фиксации материала	Вакуумное всасывание
Порт передачи	Ethernetport
Приводная система	Высокотехнологичный цифровой серводвигатель, линейные направляющие, синхронный ремень, ведущий винт
Номинальная мощность	17 кВт
Номинальное напряжение	380V±10%
Максимальная высота погрузки(включая высоту поддонов)	750 мм
Максимальная толщина подаваемого материала	30 мм
Вес подачи одного листа	5 кг
Максимальный размер материала для погрузки-разгрузки	2500ммХ1600мм
Минимальный размер материала для погрузки-разгрузки	900мХ600мм
Эффективный размер резки	2500ммХ1600мм
Размер станка	3642ммx2617ммx1282мм
