Автоматическая линия производства труб (кабеля) из термопластичных материалов

Предназначена для производства высокотехнологичных полимерных композиционных труб с применением армирования термопластичными лентами с уникальными свойствами.

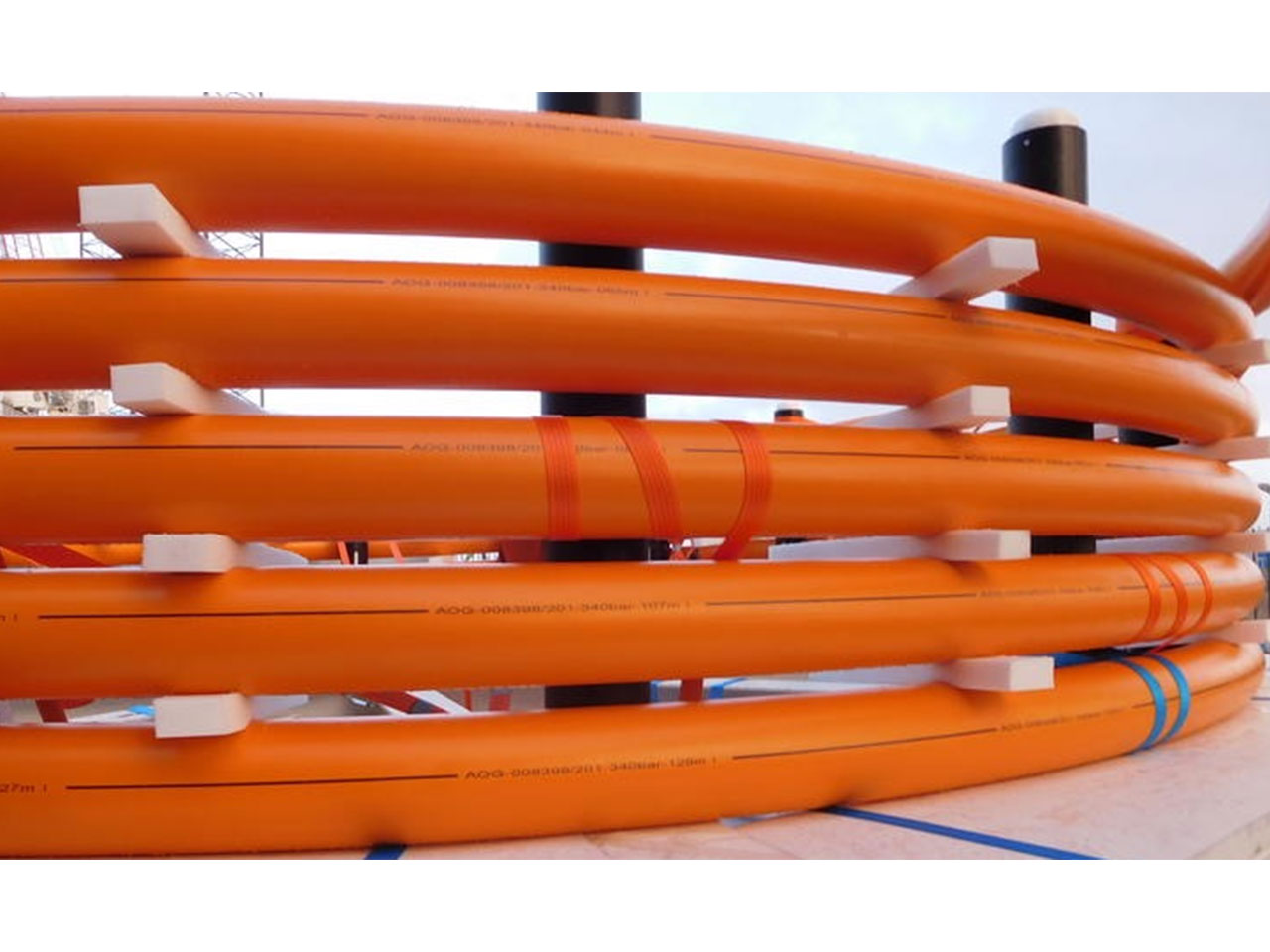

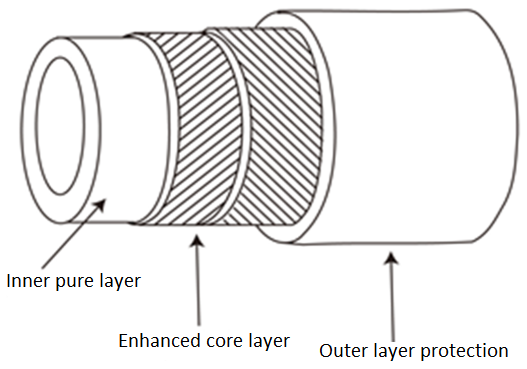

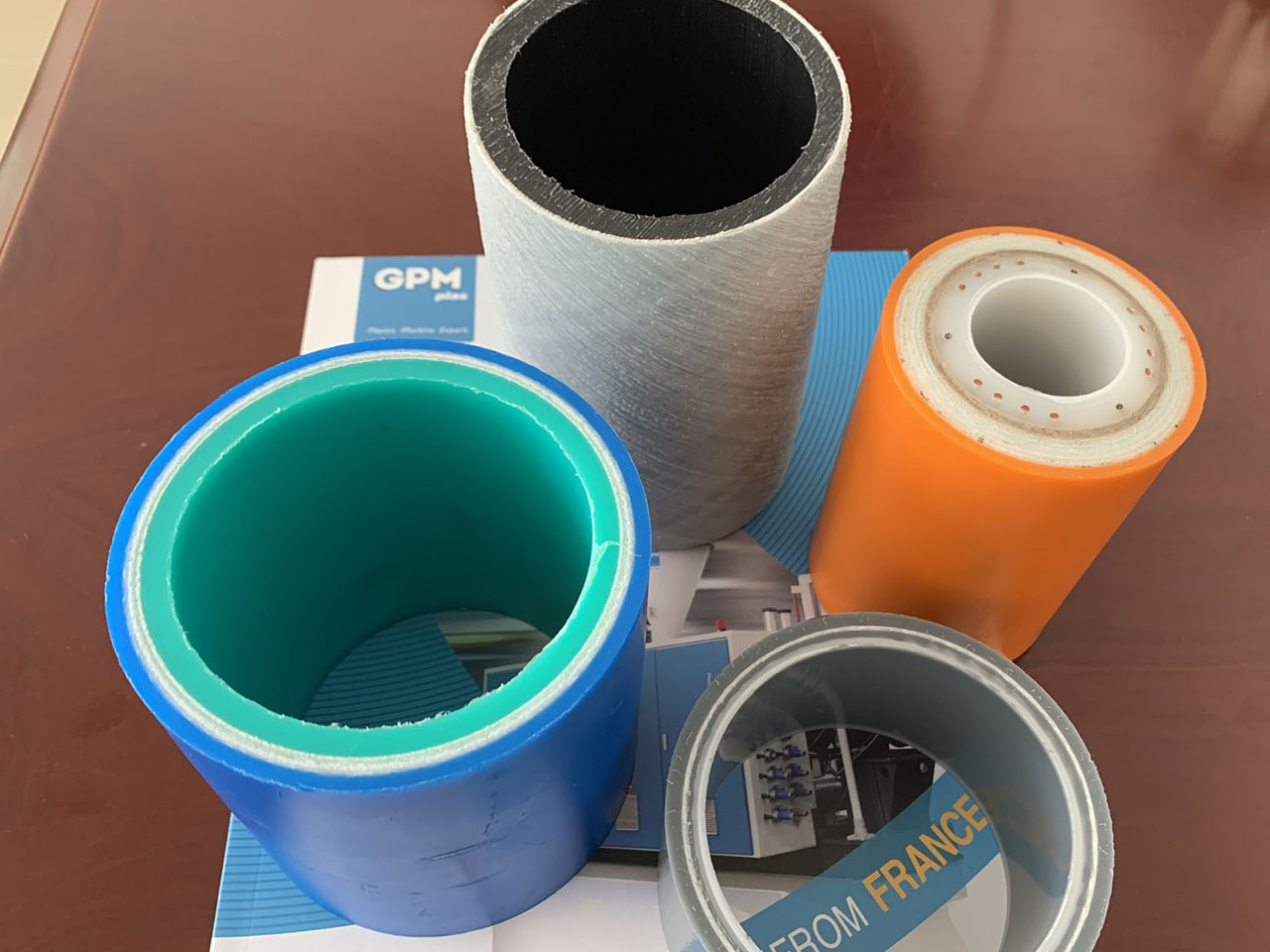

Сплошная армированная стекловолокном композитная труба (CF-RTP) представляет собой непрерывную армированную стекловолокном трубу высокого давления. Труба разделена на внутренний слой вкладыша, армирующий слой сердечника и наружный защитный слой. Внутренний вкладыш сделан из PE (или PP / PA / PERT) в качестве основного материала, который действует как среда для направления, антикоррозионного и проводящего внутренних напряжений; внешний защитный слой действует как защитный слой сердечника и проводит внешнее напряжение. Усиливающий сердцевинный слой подвергается многослойному перемежению, чтобы выдерживать воздействие напряжения, температуры и сопротивления ползучести трубы. В основном используется в тепловых трубах, трубах с горячими источниками, масляных трубах и водопроводах, это новый тип труб, устойчивых к высокому давлению, который заменяет обычные пластиковые трубы.

Характеристики и свойства часто используемых труб RTP:

Общий диаметр трубы: 1,5-20 дюйм

Уровень давления в общей трубе:

Дюймовый - 1.5-6 дюйм (3,5-30 МПа)

Диаметр - 8-20 дюйм (2,5-5,5 МПа)

Внешний слой из стекловолокна UD: 4-16 слоев

Толщина обмотки ленты UD из стекловолокна: 1,2-6 мм

Подходит для ширины ленты UD: 45-300 мм

Краткое описание производственной линии

Краткое описание производственной линии: сухая подача сырья → экструзия внутренней трубы → калибровочная гильза → распылительный рукав → одна тяга → инфракрасный нагрев → многоступенчатая обмотка агрегата → покрытие экструдера → бак для распылительной охлаждающей воды → лазерный принтер → гусеничный трактор → планетарный резак → укладчик труб (намотка)

№	Модель	Диапазон диаметров трубы	Давление	Толщина армирующего слоя
1	GP-RTP110	40-110	3.5-30	1.2-6
2	GP-RTP200	110-200	2,5-5,5	1.2-4.2
3	GP-RTP400	250-400	1,5-3,5	1.2-3

Преимущество производственной линии

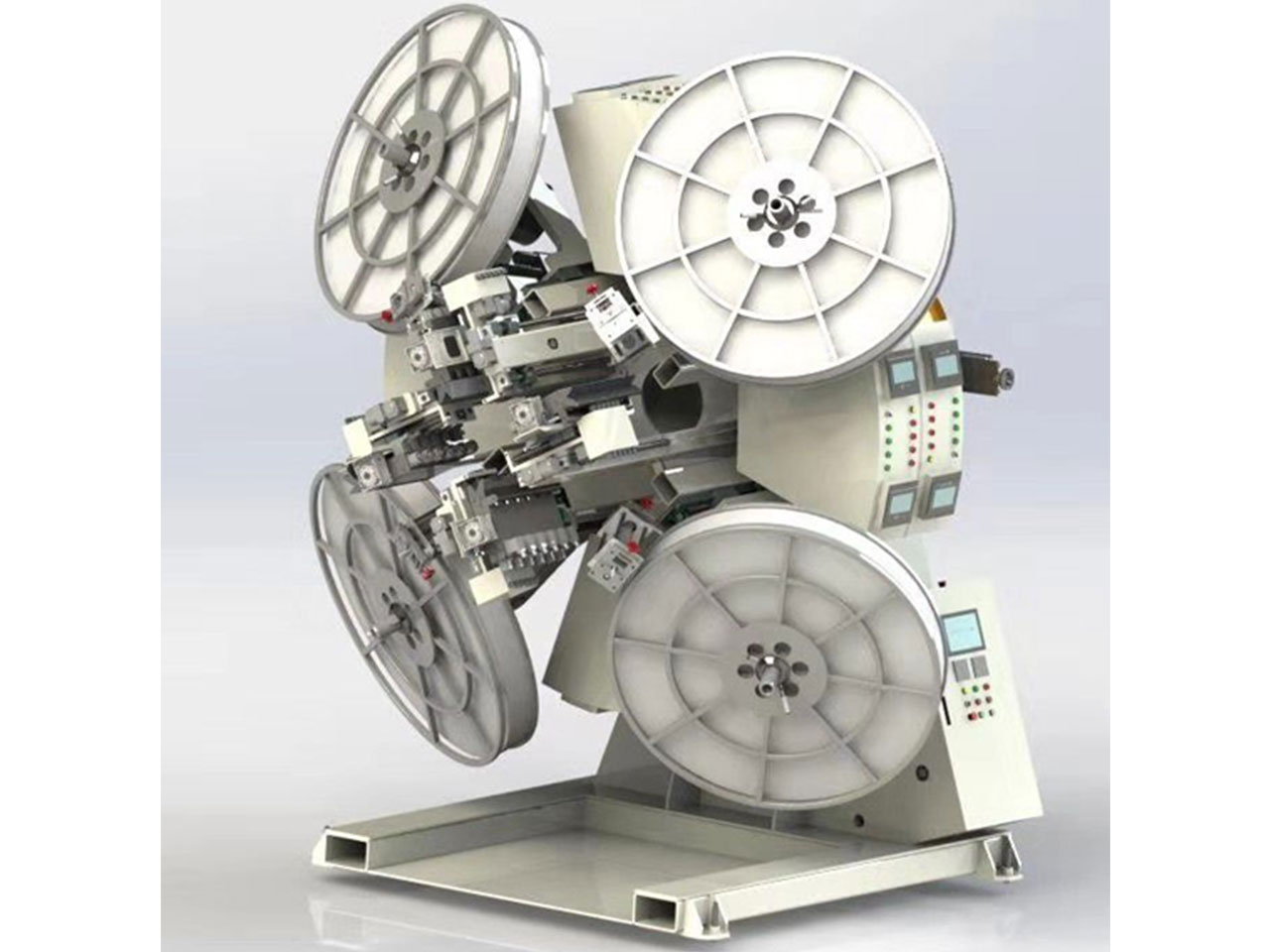

1. Оборудование использует процесс обмотки с предварительным натяжением/уплотнением на месте обмотки, в котором используется, нагрев горячим воздухом для одновременной реализации обмотки и уплотнения; одна намоточная машина может нести 4 лотка или 2 лотка с катушками в зависимости от калибра трубы и использовать для выбора различных моделей.
2. В соответствии с конструкцией структуры армирования с одинаковой прочностью, программируемая ориентация лент принимаются в соответствии с различными диаметрами труб; позволяет использовать различные ширины армирующего материала;
3. Используя процесс, в котором лента и лента накладываются друг на друга, между усиливающими слоями образуется сетчатая структура.
4. В настоящее время диапазон лент составляет 50-600 мм, а пропускная полоса составляет 50-400 мм. Как предусмотрено международным стандартам.
5. Возможны различные модификации производства линий под Ваши технические требования и необходимые материалы с заданными физико-механическими характеристики.

Напишите нам запрос, и мы сделаем вам предложение.
