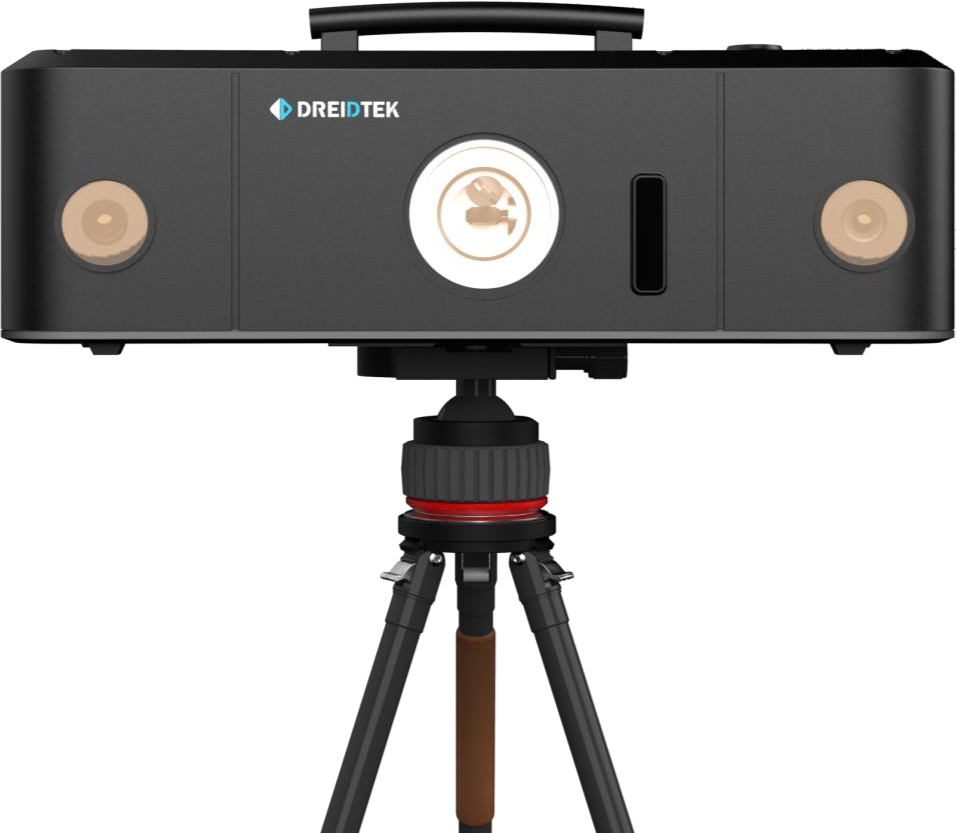

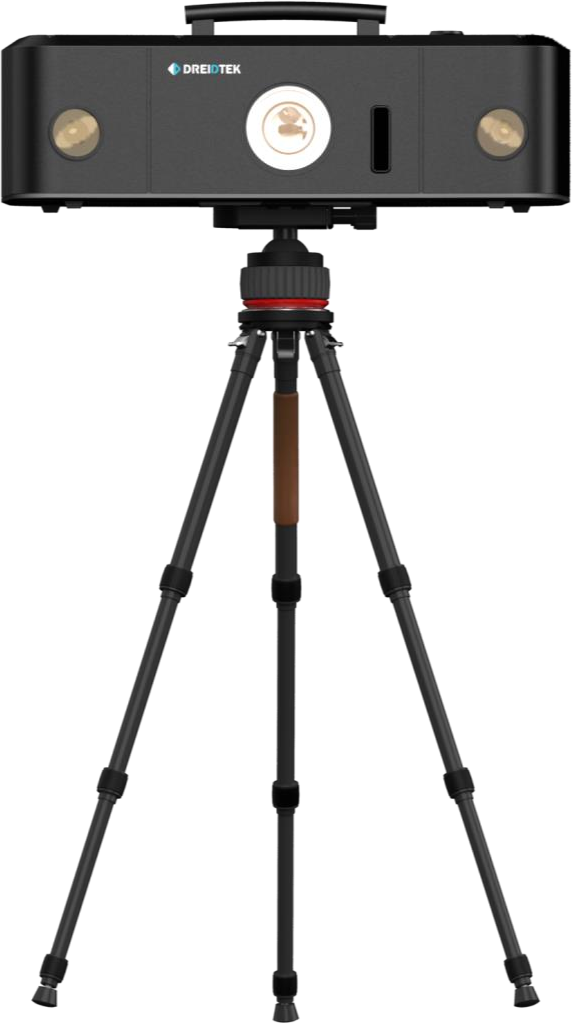

Динамический лазерный 3D-проектор INNO PROJECTOR

Принцип работы:

Проецируя содержимое САПР непосредственно на заготовку, можно сформировать гибкий виртуальный шаблон или цифровой инструмент контроля для руководства и помощи инженерам при производстве (изготовлении), сборке и проверке технологического процесса, чтобы предотвратить ошибки в производственном и технологическом процессе, уменьшить количество переделок и обеспечить надежную гарантию качества изготовления продукции, что принесет предприятию очень высокую отдачу от инвестиций



INNO-PROJECTOR имеет две функции:

• Гибкие виртуальные шаблоны

Система заменяет традиционные физические шаблоны, точно проецируя выбранные элементы из CAD-моделей на реальные заготовки в виде лазерных линий, создавая гибкие, визуализированные виртуальные 3D-шаблоны, которые помогают компаниям оптимизировать различные сборочные и производственные операции и помогают производителям экономить время, трудовые и капитальные затраты, связанные с проектированием, созданием, использованием, обслуживанием и хранением физических шаблонов.



• Инструмент для цифрового контроля（QC）

Предоставляя операторам интуитивно понятное визуальное руководство по позиционированию обработки, несоответствующие детали и компоненты могут быть немедленно выявлены и отремонтированы, что позволяет сократить количество брака и повторной обработки и повысить общую эффективность производства, свести к минимуму количество брака и неквалифицированной продукции, помочь производителям улучшить репутацию продукции и добиться снижения затрат и повышения эффективности.

Преимущества

• Высокая точность и простота использования

• Точность проецирования до 0,25 мм
• Легкий и портативный, простой в установке и эксплуатации, готовность к работе в течение нескольких минут, возможность свободного преобразования в несколько сцен;
• Простое в освоении и использовании программное обеспечение, отсутствие высоких требований к операторам
• Динамическая привязка для безвибрационных сред



При перемещении заготовки под воздействием внешних факторов или человеческого фактора проекционная система может автоматически отслеживать и позиционировать её  за считанные секунды, а после изменения положения вновь проецировать ее в правильное положение, обеспечивая точность проецирования в любое время; Позиционирование на 360°.



Если требуется проецировать и размещать на нескольких поверхностях большие и тяжелые заготовки, которые нелегко перемещать, их можно проецировать и размещать в нескольких измерениях, перемещая проектор, что является эффективным и трудосберегающим решением.

Ценность для клиента

• Значительное снижение производственных затрат

• Исключение затрат на обработку, калибровку и хранение опытных образцов
• Исключение переделок и брака, вызванных перевыполнением плана, что значительно повышает процент сдачи.
• Метод лазерного проецирования более безопасен и исключает риск ударов и ушибов, связанных с монтажом и демонтажем опытных образцов, что снижает износ изделий и необходимость устранения ударов и потертостей.
• Снижается износ изделия, а также необходимость ремонта неровностей и потертостей.

• Значительное повышение эффективности производства

• Исключение ручных операций измерения, раскроя и сборки
• Быстрое и точное позиционирование сложных и фасонных конструктивных деталей или профилей.
• В процессе работы по заданной зоне допуска можно определить, соответствует ли точность положения сборки требованиям, что исключает необходимость последующего контроля и позволяет избежать переделок, вызванных превышением допуска.
• Визуализация направляет работу, исключая "ошибки" и "промахи".
• Внедрение новых изделий позволяет быстро реагировать на завершение переналадки

• Очень высокая рентабельность инвестиций



• Как правило, окупается за один год - Повышает стабильность выпускаемой заказчиком продукции
• Экономия трудозатрат до 75% (в зависимости от размера и сложности детали) - Безопасность и эффективность использования.

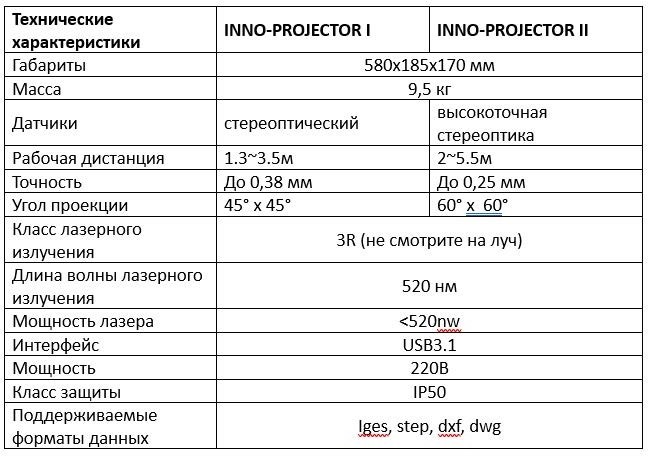

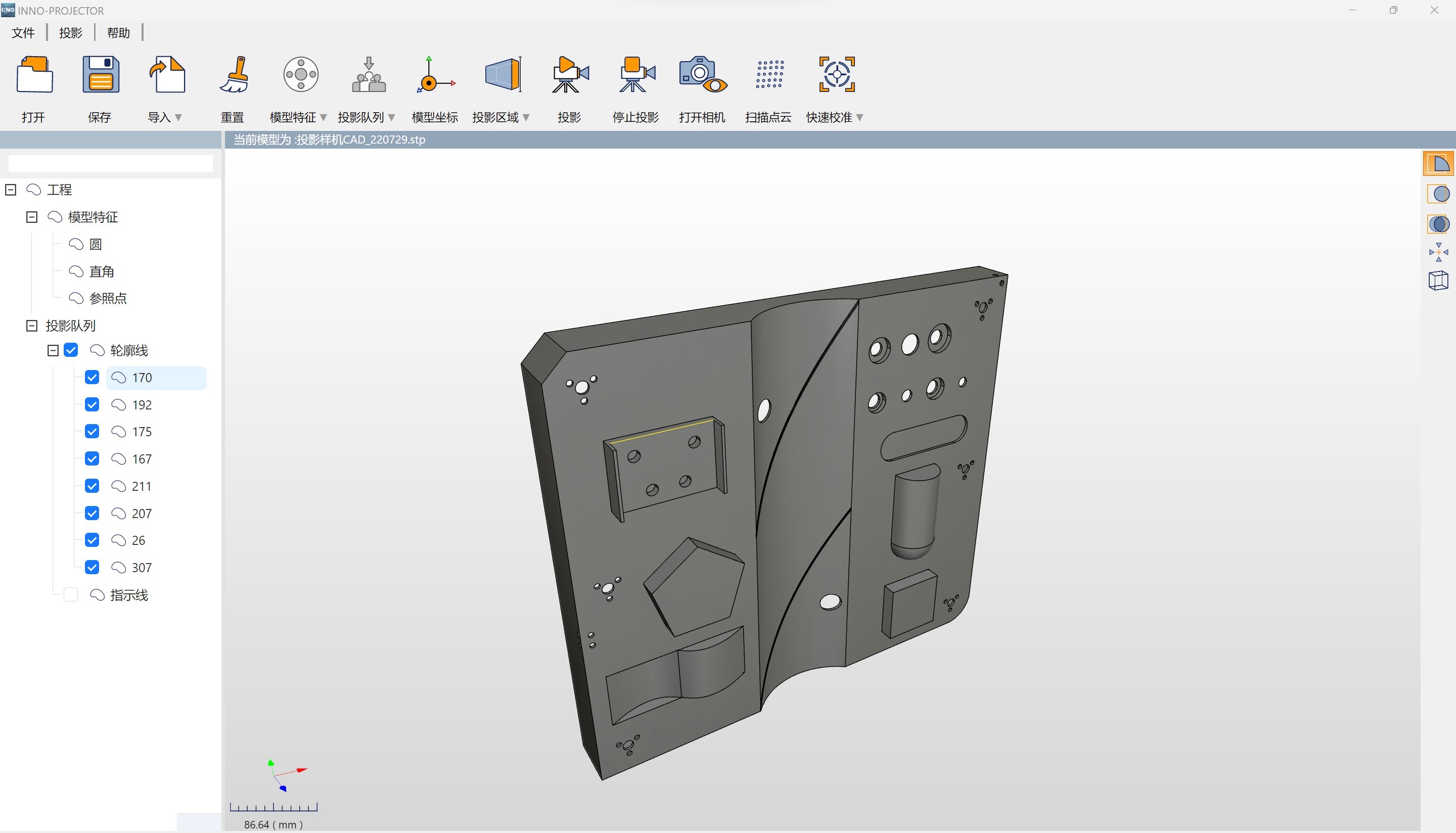

Технические характеристики                                               Интерфейс ПО

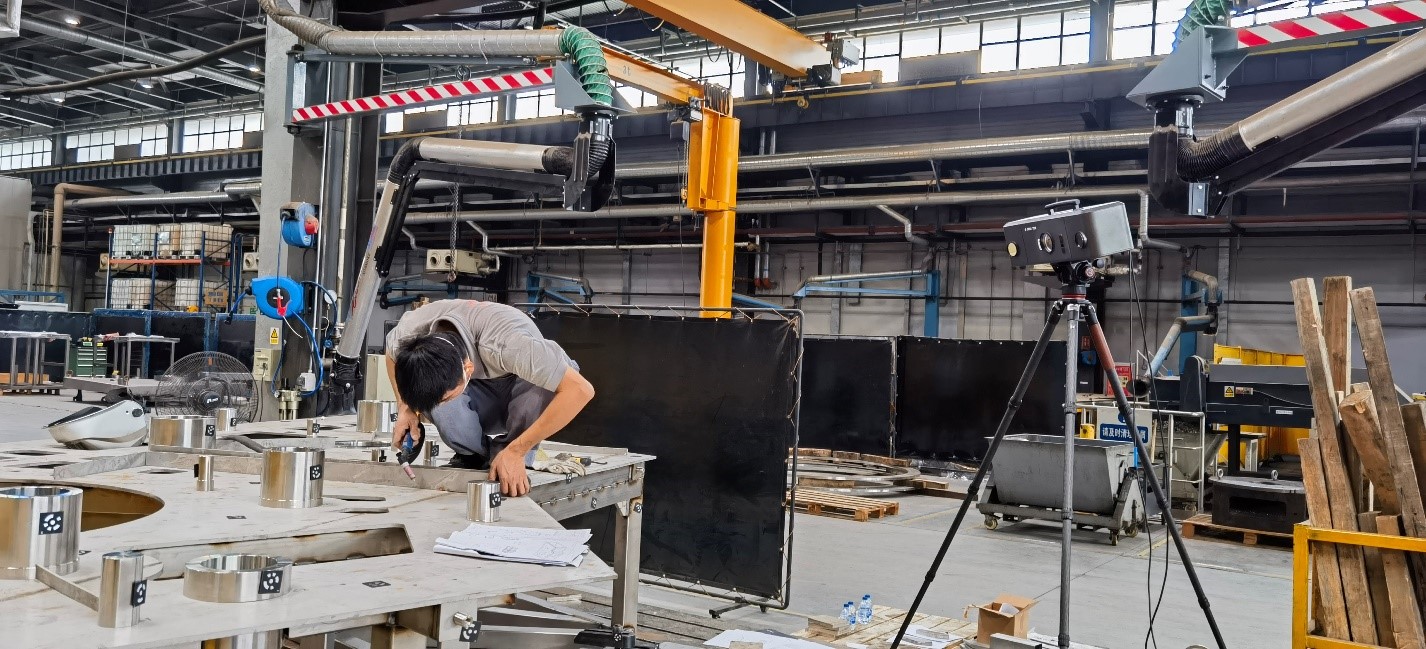

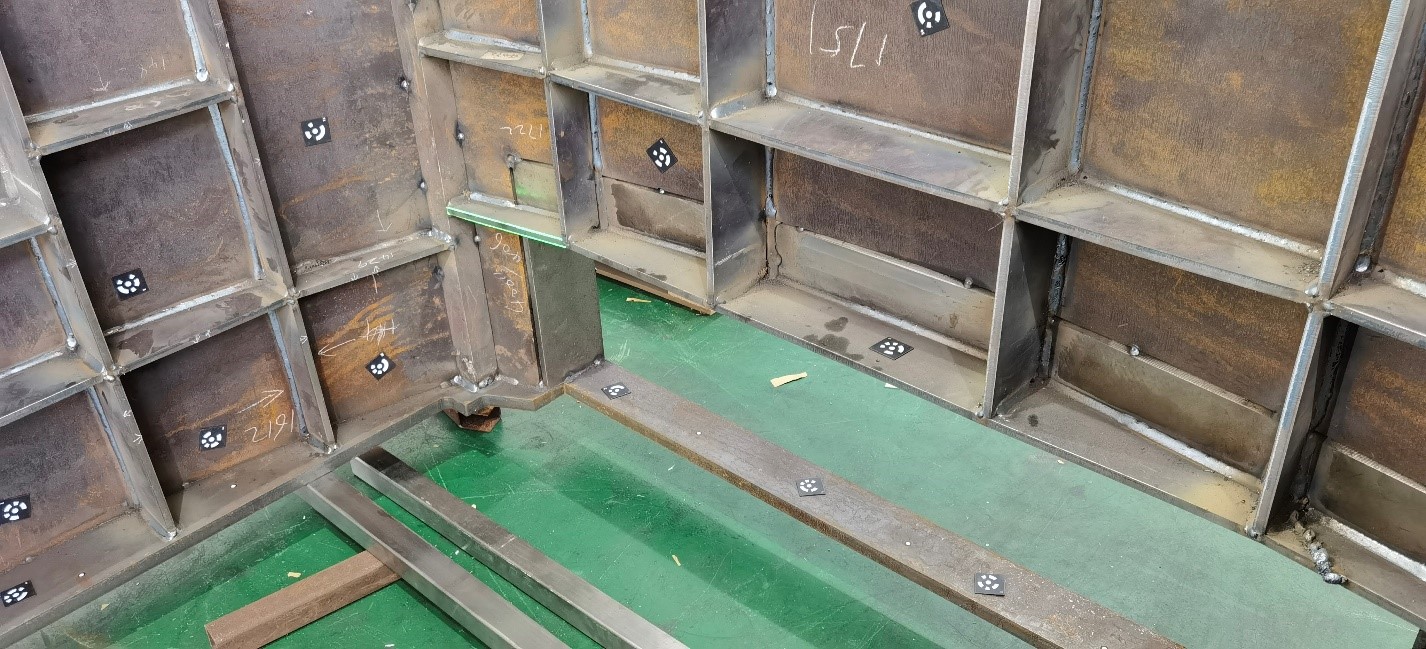

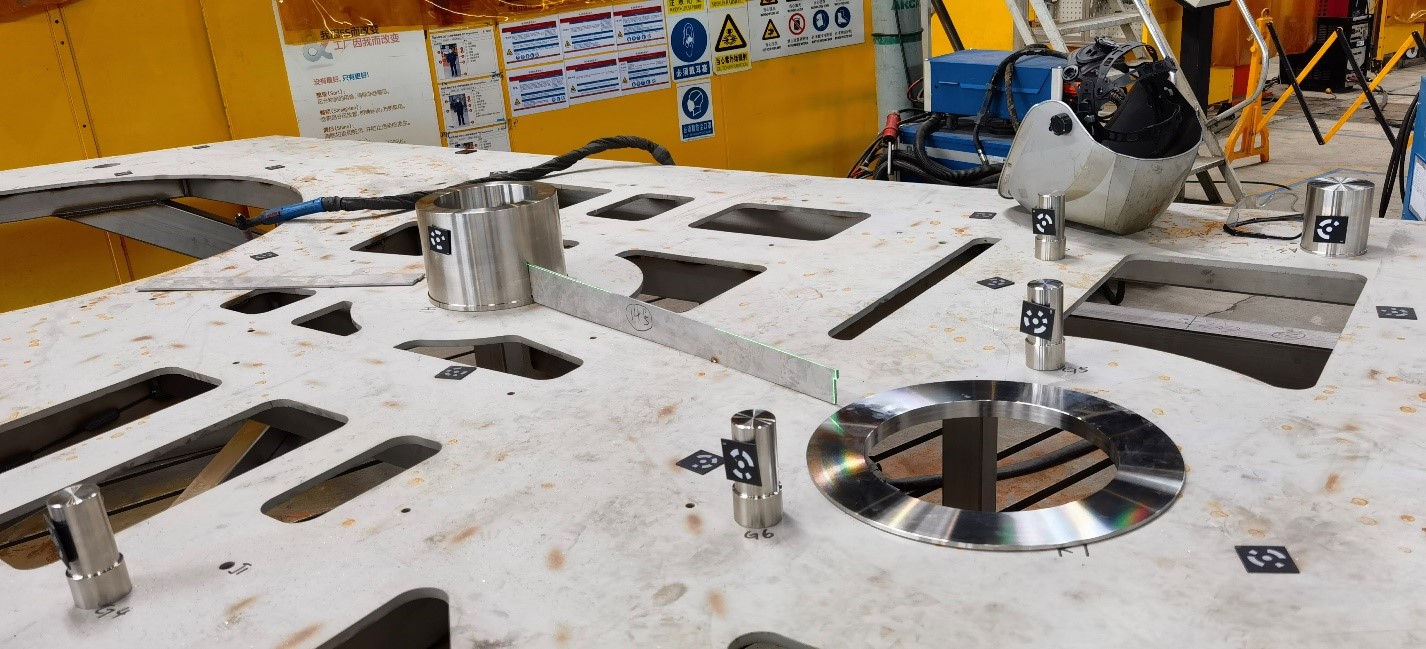

INNO-PROJECTOR имеет более широкое применение в позиционировании при сварке, как показано на прилагаемых рисунках.

Приведенные Вами требования могут быть выполнены. Обратите внимание на следующие два момента:

1. Сетка должна быть спроектирована в программе CAD (например, Auto CAD/solidworks/catia/ug...) и затем импортирована в проекционную программу INNO-PROJECTOR для проецирования на стол.

2, Сетка рекомендуется ≥ 2 мм, чтобы проецируемая сетка не перекрывалась, так как ширина лазерной линии составляет около 0,5 мм.



• Лазерная наплавка композитов
• Позиционирование сварочных шпилек/блоков
• Ручная сборка
• Разметка и маскировка зоны распыления
• Сверление/сварка фигурных заготовок
